終端抵抗とは

電気信号の通り道である配線には、信号を送り出す発信元と、信号を受け取る受信先があります。 送り出された信号は、電気の波として配線を伝わっていきますが、受信先に到着した際に、そのまま全てが受け取られるわけではありません。受信先で信号がうまく受け取られずに、送られてきた道を逆に進んでしまう現象、これを信号の反射といいます。この反射は、まるで山びこが元の声に重なって聞こえづらくなるように、本来の信号を乱してしまい、通信の邪魔になります。

そこで、この反射を防ぐために使われるのが終端抵抗です。終端抵抗は、配線の受信側の端に接続する抵抗器で、信号が受信先に到達した際に、反射するエネルギーを熱に変換して吸収する役割を果たします。ちょうど、波打ち際に設置された消波ブロックが波のエネルギーを弱めるように、終端抵抗は信号の反射波を吸収し、通信の品質を保ちます。

終端抵抗の値は、配線の特性に合わせて適切に選ぶ必要があります。抵抗値が適切でないと、反射を十分に抑えられない場合があります。特に、高速なデータ通信を行う際には、信号の反射による影響が大きくなるため、終端抵抗の役割はより重要になります。私たちの身の回りにあるパソコンやネットワーク機器、その他様々な電子機器において、安定したデータ通信を実現するために、終端抵抗は欠かせない存在となっています。例えば、高速で大量のデータを送受信するネットワーク機器では、データの欠落や遅延を防ぐために、終端抵抗が重要な役割を担っています。また、医療機器や産業機器など、高い信頼性が求められる機器でも、信号の安定性を確保するために終端抵抗が使用されています。このように、終端抵抗は、目に見えないところで私たちの生活を支える重要な部品の一つです。

信号反射の問題点

情報を伝える信号の反射は、様々な通信の場面で困った問題を引き起こします。この反射は、まるで水面に石を投げ込んだ時に波紋が広がるように、送られた信号の一部が送り返されてくる現象です。

反射によって引き起こされる最も大きな問題は、送られてきた信号と反射した信号が互いに干渉し合うことです。 この干渉は、ちょうど複数の音が重なり合って聞き取りにくくなるように、本来の信号を歪めてしまいます。結果として、受け取った情報は本来送られたものとは異なってしまい、通信エラーが発生します。例えば、インターネットで動画を見ている時に映像が乱れたり、音声が途切れたりする原因の一つがこの信号の反射です。

さらに、反射波は信号の強弱にも影響を与えます。 反射波が元の信号と重なると、信号の強さが増幅されることもあれば、逆に弱められることもあります。これによって、受信側では信号の強さを正しく認識することが難しくなり、情報の欠落や誤りが生じる可能性が高まります。特に、高速で大量の情報を送る現代の通信システムでは、この影響は深刻です。

例えば、高画質の動画や高音質の音声を送る場合、わずかな信号の歪みも、画質の劣化や音質の低下に繋がります。 また、精密な制御が必要な工場の機械や自動運転の車などでは、通信エラーは重大な事故に繋がる恐れもあるため、信号の反射への対策は欠かせません。

そのため、質の高い通信を実現するには、信号の反射を抑える様々な工夫が凝らされています。 特殊な素材を用いて反射を抑えたケーブルや、反射波の影響を打ち消す技術などが開発され、より安定した情報伝達を可能にしています。今後も、通信速度の向上や高品質な情報伝達への需要が高まるにつれ、信号反射への対策はますます重要になっていくでしょう。

終端抵抗の種類

信号の反射を抑え、データ通信の品質を守る上で重要な役割を果たす終端抵抗。その種類はいくつかあり、それぞれに特徴があります。大きく分けると抵抗値が固定されたものと、調整できるものがあります。固定抵抗器型は、あらかじめ決められた抵抗値を持ち、特定の機器や用途に向けて設計されています。安定した性能が求められる場面で力を発揮し、余計な調整の手間も省けます。回路設計の段階で抵抗値が確定している場合に適しています。

一方、可変抵抗器型は、抵抗値を調整できるため、様々な状況に対応できる柔軟性を持っています。使用する機器やケーブルの種類、信号の周波数など、環境が変化しやすい場合に役立ちます。つまみやネジで抵抗値を調整することで、最適な信号伝送を実現できます。しかし、固定抵抗器型に比べると、抵抗値が変動する可能性があるため、安定性という面では劣る場合があります。

形状にも様々な種類があり、機器の大きさや構造に合わせて選択する必要があります。例えば、限られたスペースに実装する必要がある場合は、チップ型の抵抗器が選ばれます。これは非常に小型で、電子機器の基板に直接取り付けることができます。また、抵抗器の電力容量も重要な要素です。扱う信号の電力に合わせて適切な容量の抵抗器を選ぶ必要があります。容量が小さすぎると抵抗器が過熱し、故障の原因となります。

終端抵抗を選ぶ際には、使用するケーブルの種類や信号の周波数、機器の特性など、様々な要素を考慮する必要があります。適切な終端抵抗を選ぶことで、信号の反射を効果的に抑え、データの欠落やエラーを防ぎ、安定した通信を実現できます。つまり、高品質なデータ通信を維持するために、終端抵抗は重要な役割を担っているのです。

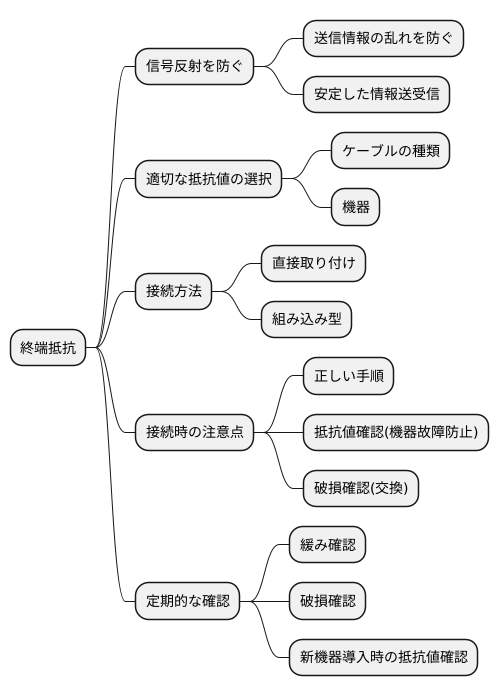

終端抵抗の使用方法

情報を伝える線、つまりケーブルには、信号が伝わっていく性質があります。この信号は、ケーブルの端まで到達すると、そのまま跳ね返ってしまうことがあります。これを信号の反射と言います。この反射が起きると、送りたい情報が乱れてしまい、正しく情報を送受信できなくなることがあります。

この信号の反射を防ぐために使うのが、終端抵抗です。終端抵抗は、ケーブルの端に繋げることで、信号の反射を抑え、安定した情報のやり取りを可能にします。終端抵抗は、ケーブルの種類や機器に合わせて適切なものを選ぶ必要があります。抵抗値が適切でないと、信号が弱すぎたり、反射が抑えきれなかったりします。

終端抵抗の繋ぎ方には、大きく分けて二つの方法があります。一つは、ケーブルの繋ぎ目に直接終端抵抗を取り付ける方法です。もう一つは、ケーブルの中に終端抵抗が組み込まれているものを使う方法です。どちらの方法を使うかは、使う機器や環境によって異なります。

終端抵抗を繋ぐ際には、正しい手順に従うことが重要です。間違った繋ぎ方をすると、機器の故障に繋がる可能性があります。例えば、抵抗値の異なる終端抵抗を繋いでしまうと、機器に過大な負担がかかり、故障の原因となります。また、終端抵抗が破損している場合も、交換する必要があります。破損したまま使い続けると、通信が不安定になるだけでなく、機器の故障にも繋がりかねません。

安定した通信環境を維持するためには、終端抵抗の状態を定期的に確認することが大切です。繋ぎ目が緩んでいないか、破損していないかを確認し、必要に応じて締め直したり、交換したりすることで、機器の故障を防ぎ、安定した通信を保つことができます。また、新しい機器を導入する際には、その機器に適した終端抵抗を使用する必要があります。機器によって必要な抵抗値が異なるため、説明書をよく読んで、適切な終端抵抗を選びましょう。

終端抵抗の重要性

私たちの暮らしは、電話や計算機、そしてそれらを繋ぐ網の目のような機器といった電子機器なしには考えられないものとなっています。これらは、目には見えない信号のやり取りによって情報を伝え合い、私たちの生活を支えています。この信号のやり取りをスムーズに行うために、終端抵抗という小さな部品が重要な役割を果たしています。

電子機器の間で信号が行き来する時、まるで電気の通り道に段差があるかのように、信号の一部が反射してしまうことがあります。この反射した信号は、元の信号と干渉し合い、送りたい情報がうまく伝わらなくなる原因となります。例えば、動画を見ている時に映像が途切れたり、遠くにいる人と話す時に声が途切れたりするのは、この信号の反射が原因の一つと考えられます。

終端抵抗は、この信号の反射を抑える働きをします。電気の通り道の端に抵抗を取り付けることで、信号の反射を吸収し、スムーズな流れを作ることができるのです。これは、水路の端に波消しブロックを設置して、波の反射を防ぐのと同じような仕組みです。

終端抵抗は、目立たない小さな部品ですが、高速で安定した情報通信を実現するために必要不可欠です。もし終端抵抗がなければ、情報の欠落や通信の失敗といった様々な問題が発生し、快適なデジタル生活を送ることが難しくなるでしょう。まるで縁の下の力持ちのように、終端抵抗は私たちのデジタルライフを支える重要な役割を担っていると言えるでしょう。

まとめ

データのやり取りをスムーズに行うためには、電気信号が正しく送受信される必要があります。しかし、信号の通り道である配線には、信号の反射という問題が潜んでいます。この反射は、データの乱れや通信エラーの原因となり、快適なデジタル機器の利用を阻害する可能性があります。

例えるなら、水路に波を起こすと、水路の端に達した波は跳ね返ってきます。電気信号も同様に、配線の端で反射し、元の信号とぶつかって干渉を起こします。これがデータの乱れの原因となるのです。この反射を防ぐために用いられるのが終端抵抗です。終端抵抗は、配線の端に設置することで、信号のエネルギーを吸収し、反射を抑制する役割を果たします。ちょうど、水路の端に波を吸収する装置を設置するようなものです。

終端抵抗には様々な種類があり、抵抗値や形状などが異なります。適切な終端抵抗を選ぶためには、使用される機器や通信方式、配線の長さなどを考慮する必要があります。例えば、機器の種類によって必要な抵抗値が異なり、間違った抵抗値のものを使用すると、信号の減衰が大きくなりすぎたり、反射が十分に抑制されなかったりする可能性があります。

このように、終端抵抗は、電子機器や通信機器の安定動作に欠かせない部品です。普段は目にする機会が少ない小さな部品ですが、裏側では私たちのデジタルライフを支える重要な役割を担っています。電子機器や通信システムの設計や運用において、終端抵抗の役割を理解し、適切なものを選択、設置することで、安定したデータ通信を実現し、快適なデジタルライフを送ることができるのです。
